Catalogue Cửa Nhôm Xingfa là thông tin quan trọng cung cấp cho khách hàng những chi tiết về sản phẩm cửa nhôm Xingfa. Trong catalogue, khách hàng có thể tham khảo các bản vẽ, mặt cắt, kiểu dáng, kích thước, tính năng, thông số kỹ thuật của sản phẩm cửa nhôm Xingfa hiện có trên thị trường.
CATALOUGE CỬA NHÔM XINGFA
Hãy cùng An Phát Windoor khám phá rõ hơn về catalogue hệ cửa nhôm xingfa để có cái nhìn chi tiết hơn về loại cửa này.
Catalogue Cửa Nhôm Xingfa Là Gì?
Catalogue cửa nhôm Xingfa là tài liệu tập hợp thông tin về các sản phẩm cửa nhôm Xingfa của một công ty, bao gồm các thông số kỹ thuật, hình ảnh, mẫu mã, giá cả và các tính năng khác của sản phẩm. Catalogue thường được thiết kế dưới dạng sách hoặc tài liệu điện tử để khách hàng có thể dễ dàng tìm hiểu và lựa chọn sản phẩm phù hợp với nhu cầu của họ. Catalogue hệ cửa nhôm Xingfa thường được cung cấp bởi các nhà sản xuất hoặc các đại lý phân phối sản phẩm cửa nhôm Xingfa.
Các Loại Bản Vẽ Catalouge Hệ Cửa Nhôm Xingfa Thông Dụng
Catalouge hệ cửa nhôm Xingfa thường bao gồm các loại bản vẽ sau đây:
- Bản vẽ kích thước tổng thể của cửa: Bản vẽ này mô tả kích thước tổng thể của cửa bao gồm chiều cao, chiều rộng và độ dày khung nhôm.
- Bản vẽ chi tiết khung cửa: Bản vẽ này mô tả chi tiết về khung cửa nhôm, bao gồm các kết cấu, chi tiết cắt của từng mảnh khung, các đường ống dẫn nước, tấm kính và cách lắp ráp khung.
- Bản vẽ chi tiết bộ phận trượt của cửa: Bản vẽ này mô tả chi tiết về bộ phận trượt của cửa, bao gồm các thanh trượt, các khớp nối và các chi tiết khác liên quan đến việc di chuyển cửa.
- Bản vẽ chi tiết bộ phận khóa của cửa: Bản vẽ này mô tả chi tiết về bộ phận khóa của cửa, bao gồm các bộ phận như tay nắm, khóa và các chi tiết khác liên quan đến việc khóa cửa.
- Bản vẽ chi tiết tấm kính của cửa: Bản vẽ này mô tả chi tiết về tấm kính được sử dụng trong cửa, bao gồm độ dày, loại kính và các chi tiết khác liên quan đến việc lắp đặt kính.
- Bản vẽ chi tiết phụ kiện của cửa: Bản vẽ này mô tả chi tiết về các phụ kiện được sử dụng trong cửa, bao gồm các đinh vít, bulông, tắc kê và các chi tiết khác liên quan đến việc lắp ráp cửa.
Các Hệ Nhôm Xingfa Phổ Biến Hiện Nay
Hiện nay trên thị trường có nhiều hệ nhôm Xingfa phổ biến, bao gồm:
- Hệ cửa nhôm Xingfa 55
- Hệ cửa nhôm Xingfa 63
- Hệ cửa nhôm Xingfa 65
- Hệ cửa nhôm Xingfa 93
Mỗi hệ cửa nhôm Xingfa có đặc điểm và ưu nhược điểm riêng, phù hợp với từng yêu cầu sử dụng của khách hàng.
Bản Vẽ Cad Của Cửa Nhôm Xingfa Hệ Chi Tiết

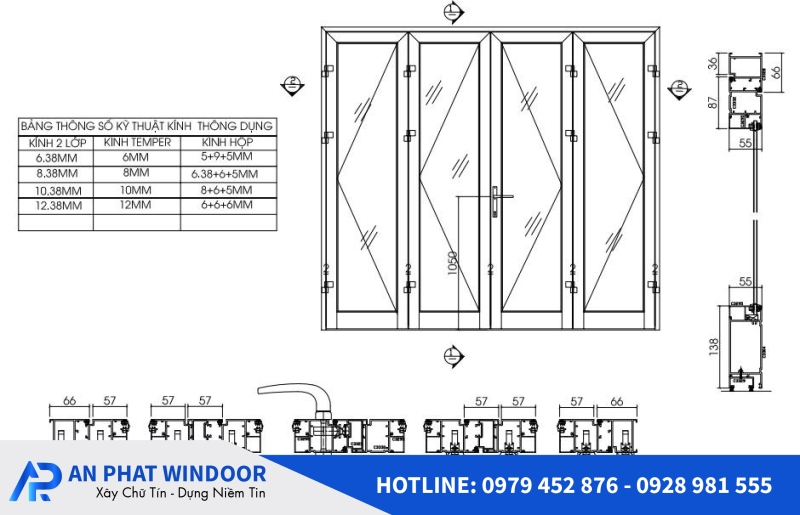

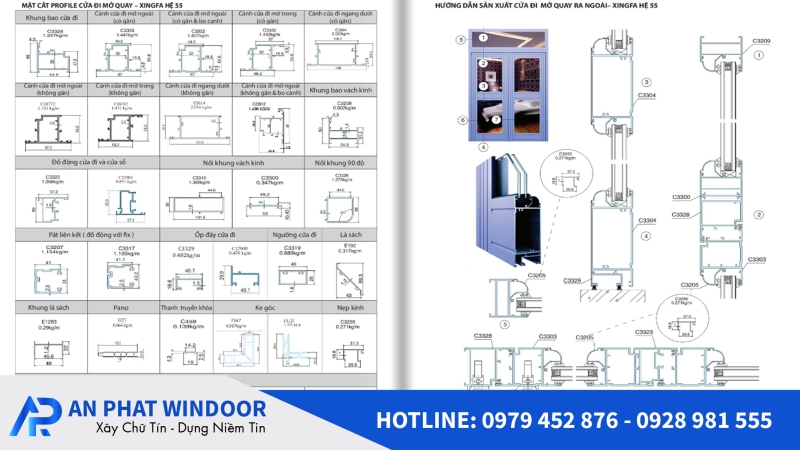

1. Bản vẽ CAD của cửa nhôm Xingfa hệ 55
Bản vẽ CAD cửa nhôm Xingfa hệ 55 thường có một số loại cửa như sau:
- Cửa đi mở quay nhôm Xingfa hệ 55 có 1 cánh, 2 cánh, 4 cánh.

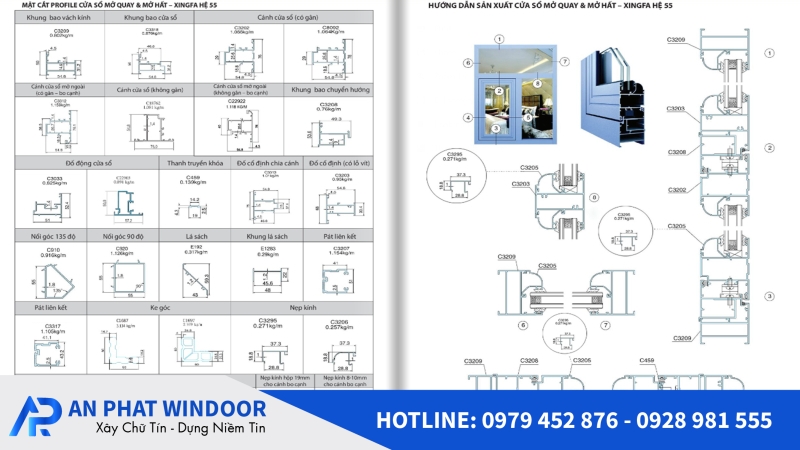

- Cửa sổ nhôm Xingfa hệ 55 mở quay, mở lật.

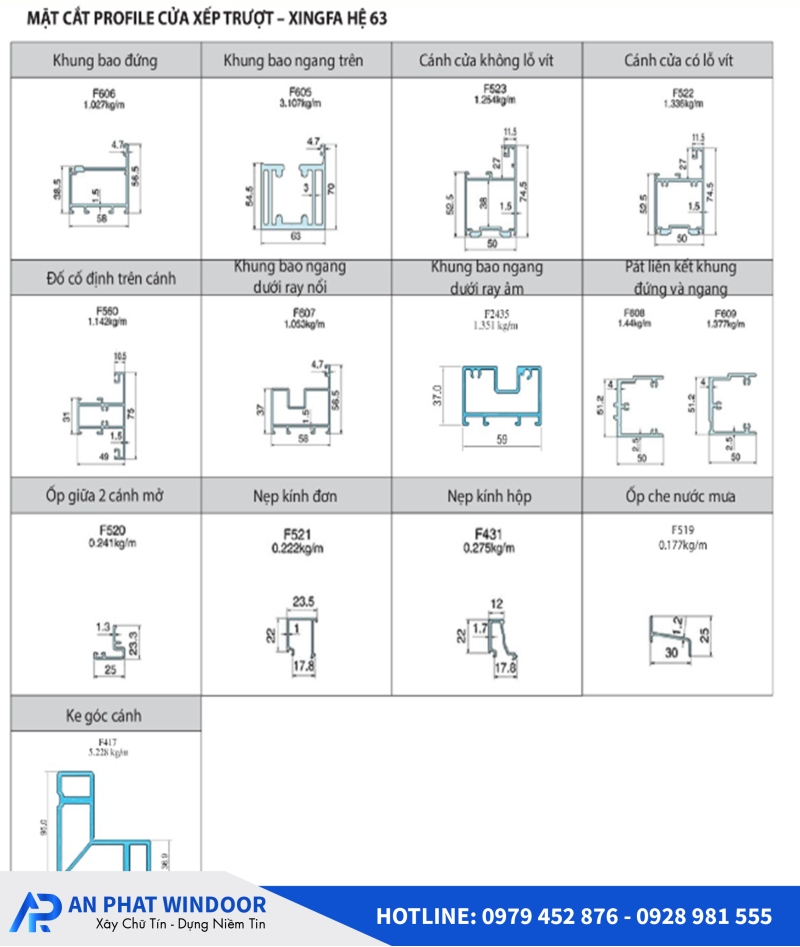

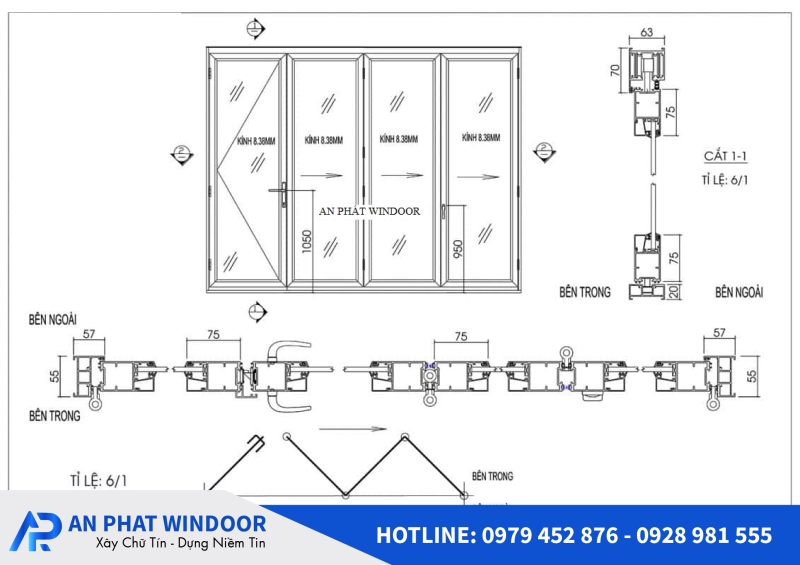

2. Bản vẽ CAD của cửa nhôm Xingfa hệ 63
Bản vẽ CAD cửa nhôm Xingfa hệ 63 khá phổ biến với các loại cửa sau:
- Cửa nhôm Xingfa hệ 63 là hệ cửa xếp trượt với số cánh từ 3 -16 cánh.
- Thiết kế linh hoạt 3 cánh (2-1), 4 cánh (3-1), 6 cánh (3-3 hoặc 5-1), giúp cửa luôn cân đối, không gian mở và thoáng đãng nhất.

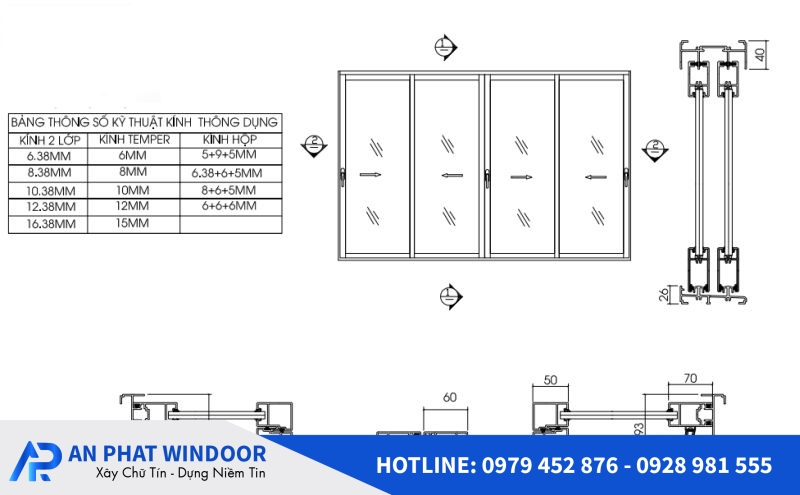

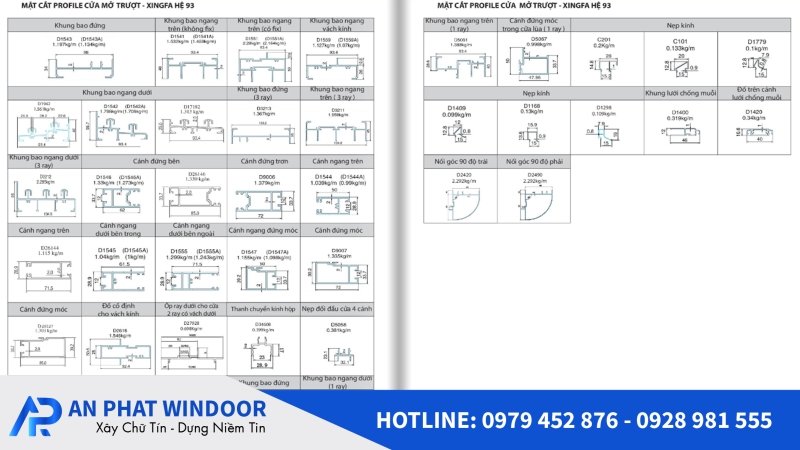

3. Bản vẽ CAD của cửa nhôm Xingfa hệ 93
Bản vẽ CAD cửa nhôm Xingfa hệ 93 phổ biến với các loại cửa sau:
- Cửa đi lùa nhôm Xingfa hệ 93 2 cánh, 3 cánh, 4 cánh.
- Cửa lùa xếp nhôm Xing fa hệ 93 từ 3-8 cánh.
- Cửa sổ lùa nhôm Xingfa hệ 93 2 cánh, 3 cánh, 4 cánh.
Bạn cũng có thể tìm hiểu thêm về cách làm cửa nhôm xingfa chi tiết
Chi Tiết Mặt Cắt Catalouge Hệ Cửa Nhôm Xingfa 55, 93, 63(bảng)
Hệ cửa nhôm Xingfa 55, 93 và 63 là các hệ cửa nhôm phổ biến trên thị trường hiện nay.
Dưới đây là chi tiết mặt cắt của từng hệ cửa nhôm này trong catalogue:
|
⭐️Hệ cửa nhôm Xingfa 55⭐️ |
⭐️Hệ cửa nhôm Xingfa 93⭐️ |
⭐️Hệ cửa nhôm Xingfa 63⭐️ |
| ✅Khung nhôm chính: Chiều dày 1,4mm
✅Khung xếp nhôm: Chiều dày 1,0mm ✅Sườn nhôm: Chiều dày 1,0mm ✅Bản lề: Đường kính 20mm ✅Phụ kiện: Chân đế, tay nắm, ổ khóa ✅Kích thước mặt cắt: 55mm x 65mm |
✅Khung nhôm chính: Chiều dày 1,4mm
✅Khung xếp nhôm: Chiều dày 1,0mm ✅Sườn nhôm: Chiều dày 1,0mm ✅Bản lề: Đường kính 28mm ✅Phụ kiện: Chân đế, tay nắm, ổ khóa ✅Kích thước mặt cắt: 93mm x 52mm |
✅Khung nhôm chính: Chiều dày 1,4mm
✅Khung xếp nhôm: Chiều dày 1,0mm ✅Sườn nhôm: Chiều dày 1,0mm ✅Bản lề: Đường kính 20mm ✅Phụ kiện: Chân đế, tay nắm, ổ khóa ✅Kích thước mặt cắt: 63mm x 70mm |
